Commodore 128, Scart 40/80 color (all in 1)

Η κατασκευή ενός καλωδίου "όλα σ' ένα" και όλα έγχρωμα, είναι σχετικά εύκολη υπόθεση, δεν μπορώ να καταλάβω γιατί δεν υπάρχει στο διαδίκτυο, την στιγμή που στο eBay πωλούνται Scart AV mode 40/80 μονόχρωμα!

Η αλήθεια είναι ότι για τον σχεδιασμό, χρειάζεται περισσότερη γνώση του σήματος που δίνει ο C128 από τα υπόλοιπα Micros. Οι λύσεις είναι δύο. Τα υλικά όπως και η συνδεσμολογία βρίσκονται στην παρακάτω εικόνα. Ο διακόπτης που προτείνω, είναι "δύο δρόμων" όπως αυτός που χρησιμοποίησα εγώ!
1η κατασκευή:
Κάντε "κλικ" στην εικόνα
Το καλώδιο που κατασκεύασα εμφανίζεται στην παρακάτω εικόνα. Το βύσμα για την θύρα του κασετοφώνου είναι αυτοσχέδιο.

Κάντε "κλικ" στην εικόνα
Κάποιοι προτιμούν στο 80στηλο να έχουν μονόχρωμη εικόνα, αυτό γίνεται εύκολα αν αποσυνδέσουμε το βύσμα του κασετοφώνου (ακόμα και όταν το μηχάνημα είναι ανοικτό!!!), αλλά νομίζω ότι το GEOS σε υψηλή ανάλυση δείχνει καλύτερα έγχρωμο!!!

Κάντε "κλικ" στην εικόνα

2η κατασκευή:

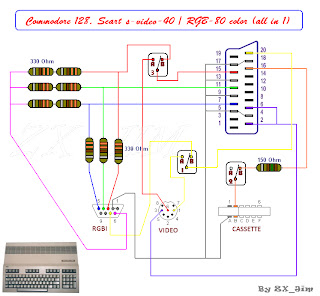

Γι' αυτούς που θέλουν την βέλτιστη εικόνα σ' όλα τα mode, προτείνω την παρακάτω συνδεσμολογία, η οποία αντικαθιστά το AV40 με s-video40 σήμα:


Επειδή χρειάζονται 3 διακόπτες, τοποθέτησα 2 διακόπτες 2 δρόμων, ώστε να έχω επιπλέον επιλογή και για 80 mono:



MSX, Φτιάξτε ένα BOOTABLE MENU μόνοι σας


Γράψτε σε MSX basic κάτι σαν το παρακάτω πρόγραμμα και σώστε το ως AUTOEXEC.BAS, το αρχείο θα φορτωθεί και θα εκτελεστεί αυτόματα, μόλις γίνει η εκκίνηση!
10 POKE -1,170
20 SCREEN 0:KEY OFF:COLOR 2,1
30 PRINT"[1] GAME NUMBER ONE"
40 PRINT"[2] GAME NUMBER TWO"
50 PRINT"[3] GAME NUMBER THREE"
60 LOCATE 20,20:PRINT"MAKE YOUR DECISION:";:A$=INPUT$(1)
70 IF A$="1" THEN RUN "GAME1.BAS"
80 IF A$="2"THEN RUN "GAME2.BAS"
90 IF A$="3"THEN BLOAD"GAME3.BIN",R
100 GOTO 60
Ενα παράδειγμα:

Κάντε "κλικ" στην εικόνα

Ο κώδικας Basic μετά από LIST:

Κάντε "κλικ" στην εικόνα


MSX & MSX2, memory test program


Ενα πολύ εύκολο σε χρήση πρόγραμμα για έλεγχο της RAM & VideoRAM του MSX ή MSX2, είναι το TESTRAM 1.0, που μπορούμε να το βρούμε στην σελίδα www.alsoftware.com. Περιέχει κι' άλλα χρήσιμα εργαλεία!

MSX2 Philips VG8235, Drive Α: 720KΒ ή εξωτερικό B: 720ΚΒ

Ως γνωστό (στους κατόχους), ο VG8235 έχει θύρα για εξωτερικό drive 720KB, ενώ το εσωτερικό του είναι single side 360KB. Αυτό εκμεταλλευόμαστε για ν' αποκτήσουμε πρωτεύον Drive A: των 720ΚΒ, αρκεί όμως ν' αποσυνδέσουμε τελείως το δικό του.
Μπορούμε βέβαια, να το τοποθετήσουμε και εσωτερικά, αρκεί να προσθέσουμε στην παροχή ρεύματος και "γείωση" γιατί λείπει (προσοχή, το κίτρινο είναι αριστερά και το κόκκινο στα δεξιά).

Στην θύρα εξωτερικού drive συνδέουμε μια κλασική PC καλωδιοταινία 34 PIN, αφού πρώτα έχουμε αντιστρέψει την θέση των ΡΙΝ 10 και 12, όπως φαίνεται στην παρακάτω φωτογραφία.

Κάντε "κλικ" στην εικόνα

Στα μοντέλα VG8235/19 και κάτω, δεν χρειάζεται τίποτ' άλλο, στα μοντέλα VG8235/20 και πάνω, χρειάζεται να προσθέσουμε μια σύνδεση μεταξύ PIN6 του CN3 και PIN10 του CN15, όπως φαίνεται στην παρακάτω φωτογραφία.

Κάντε "κλικ" στην εικόνα

Αν θέλουμε απλά ένα Β: drive 720KB, απλά συνδέουμε με την καλωδιοταινία όπως είναι στην θύρα, αρκεί με κάποιο τρόπο να δώσουμε τροφοδοσία στο εξωτερικό drive (π.χ. από ένα παλαιό τροφοδοτικό PC, ή μικρό τροφοδοτικό για εξωτερικό δίσκο).

Tip
Για να οριστεί "ενεργό" κάποιο drive μέσα από την BASIC, χρησιμοποιούμε την εντολή POKE:
POKE &hf247,0 default το Α:
POKE &hf247,1 default το B:
